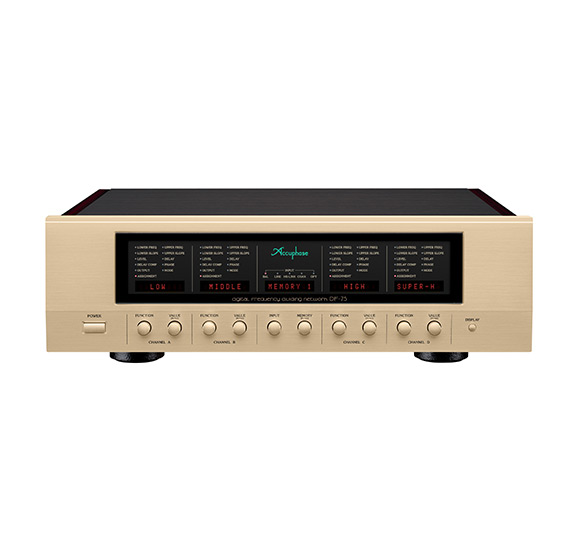

Bộ phân tần chủ động (Xử lý tín hiệu) kỹ thuật số Accuphase DF-75 khai thác tối đa công nghệ kỹ thuật số tiên tiến nhất ở mọi khía cạnh, bao gồm cả bộ xử lý tín hiệu số (DSP) 40 bit tốc độ cao. Cấu hình tiêu chuẩn hỗ trợ xử lý tín hiệu cho hệ thống lên đến bốn đường tiếng. Bộ lọc kỹ thuật số độ chính xác cao cung cấp 3101 điểm tần số cắt có thể lựa chọn và độ suy giảm lên đến 96 dB/octave. Chức năng căn chỉnh thời gian tích hợp có thể điều chỉnh theo bước 0,5 cm và bộ bù trễ để tự động bù trừ mọi độ trễ của mạch lọc. Chế độ đầu ra đơn âm cung cấp tính linh hoạt cao cho nhiều cấu hình khác nhau.

Bộ xử lý tín hiệu số (DSP) tốc độ cao, độ chính xác cao thực hiện xử lý tín hiệu hoàn toàn kỹ thuật số. Được thiết kế để hoạt động như thành phần cốt lõi của hệ thống khuếch đại đa kênh, bộ chia kênh DF-75 có khả năng xử lý tín hiệu số tốc độ cao với công suất đáng kinh ngạc. Cấu trúc mạch kỹ thuật số mới nhất và công nghệ tiên tiến được kết hợp trong một DSP dấu phẩy động với phần định trị 32 bit và phần số mũ 8 bit, hoạt động như một bộ lọc kỹ thuật số. Việc chia thành định trị và số mũ ngăn ngừa lỗi ngay cả khi xử lý các giá trị rất nhỏ. Điều này dẫn đến dải động được cải thiện đáng kể và độ chính xác vượt trội, cho phép thiết lập độ dốc cắt rất dốc là 48 dB hoặc 96 dB trên mỗi quãng tám. Tất cả các chức năng khác bao gồm điều khiển pha, độ trễ và mức độ cũng được thực hiện trong miền kỹ thuật số. Kết quả là khả năng lọc siêu chính xác không bị ảnh hưởng bởi sự thay đổi nhiệt độ hoặc lão hóa.

Sáu đặc tính độ dốc bộ lọc với độ suy giảm lên đến 96 dB mỗi quãng tám. Các đặc tính suy giảm bộ lọc có thể được đặt ở mức 6 dB, 12 dB, 18 dB, 24 dB, 48 dB hoặc 96 dB mỗi quãng tám. Đặc biệt, cài đặt 96 dB/quãng tám cho phép bộ điều khiển chỉ tái tạo tần số mong muốn mà không bị ảnh hưởng bởi các dải tần số liền kề. Điều này giúp tạo ra một hệ thống khuếch đại đa kênh đưa độ chính xác âm nhạc lên một tầm cao hoàn toàn mới.

Bộ DSP tốc độ cao, độ chính xác cao thực hiện xử lý tín hiệu hoàn toàn số (fully digital).

Bộ chia kênh bằng kỹ thuật số này được thiết kế để làm thành phần trung tâm trong một hệ thống multi-amp (nhiều ampli công suất đánh riêng từng dải). Bộ lọc digital sử dụng bộ xử lý DSP dấu chấm động (floating-point) 64-bit, có khả năng tính toán tốc độ cao nhờ cấu trúc gồm phần mantissa 52-bit và phần exponent 12-bit. Với khả năng tính toán cực kỳ chính xác, DSP floating-point giúp cải thiện mạnh mẽ dải động (dynamic range), cho phép thiết lập độ dốc cắt rất lớn lên đến 48 dB hoặc 96 dB mỗi octave. Việc đảo pha (phase switching), chỉnh trễ (delay) và điều chỉnh mức tín hiệu (level control) đều được thực hiện trong miền kỹ thuật số, đảm bảo giữ trọn đặc tính nguồn phát với độ chính xác cao. Kết quả là hiệu năng lọc cực kỳ chuẩn xác, không bị ảnh hưởng bởi các tác động bất lợi do thay đổi nhiệt độ hay do lão hóa theo thời gian.

Bộ chuyển đổi MDS+ (Multiple Delta Sigma) với bốn mạch song song

Nguyên lý chuyển đổi MDS+ vận hành các bộ chuyển đổi D/A kiểu ⊿Σ (Delta Sigma) theo cấu hình song song nhằm tạo ra một bộ DAC có hiệu năng được cải thiện vượt bậc. Trên DF-75, bốn chip DAC Hyperstream™ (ES9028PRO của ESS Technology) được chạy song song để nâng cao các thông số hiệu năng về mặt lý thuyết như độ méo, đặc tính nhiễu và độ tuyến tính lên gấp 2 lần (= √4). Ngoài ra, các mạch chuyển đổi I-V sử dụng mạch ANCC* độc quyền của Accuphase với ưu điểm nhiễu thấp và méo thấp. Những cải thiện nhờ nguyên lý MDS+ hoạt động độc lập với tần số và mức tín hiệu, cho phép giảm nhiễu ở mức cực thấp (ultra-low level) – vốn là điểm mà các bộ DAC Delta Sigma thông thường rất khó loại bỏ hoàn toàn.

Đặc trưng

Bộ xử lý tín hiệu số tốc độ cao (DSP) thực hiện xử lý tín hiệu số hoàn toàn trong các bộ chia kênh.

Cấu hình tiêu chuẩn cho phép thiết lập hệ thống 4 kênh (4 chiều).

59 điểm tần số cắt có thể lựa chọn

Độ dốc suy giảm chính xác cao 96 dB/oct

Chức năng căn chỉnh thời gian cho phép thiết lập thời gian trễ theo từng bước 0,5 cm.

Bộ bù trễ bù trừ độ trễ tín hiệu trong mạch lọc.

Bộ chuyển đổi D/A MDS++ được tinh chỉnh hơn nữa

Chế độ đầu ra đơn âm có thể lựa chọn để nâng cao hơn nữa các thông số kỹ thuật.

THÔNG SỐ KỸ THUẬT:

Ngõ vào analog: Mức điện áp đầu vào tối đa 3.7 V (1 kHz, ngõ ra 2.5 V)

THD: 0,0007% (20 đến 20.000Hz)

Dải động: 118dB

Yêu cầu nguồn điện: AC 120 V/230 V, 50/60 Hz (Điện áp được ghi trên bảng điều khiển phía sau)

Công suất tiêu thụ: 31W

Kích thước tối đa: Chiều rộng 465 mm, Chiều cao 151 mm, Chiều sâu 396 mm

Khối lượng: 15,1 kg tịnh, 21,0 kg trong thùng carton vận chuyển
