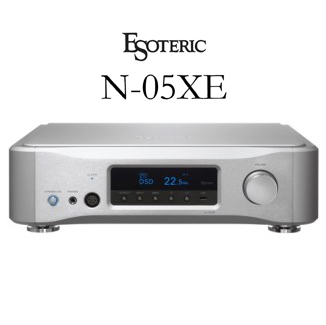

Bộ tiền khuếch đại DAC mạng N-05XE

Tích hợp công nghệ DAC rời rạc thế hệ mới và công nghệ xử lý mạng tiên tiến, mang đến chất lượng âm thanh cao hơn nữa.

Được ra mắt từ trụ sở chính của Esoteric tại Tama thuộc Tokyo (Nhật Bản), dòng sản phẩm XE đại diện cho một sự cải tiến tỉ mỉ thay vì thay đổi toàn bộ cấu trúc vốn có. Cả hai thiết bị vẫn giữ lại những đặc tính chức năng từ các phiên bản tiền nhiệm nhưng được bổ sung thiết kế mạch tối ưu hóa cùng kiến trúc kỹ thuật số mới nhất và khả năng linh hoạt hệ thống mở rộng .

Được thiết kế để mang lại chất lượng âm thanh cao nhất trong cấu hình hệ thống nhỏ gọn nhất có thể, N-05XE sở hữu bộ xử lý mạng G4 tương thích mạng quang và DAC rời rạc G2 thế hệ mới. Nó cũng có bộ tiền khuếch đại cân bằng kép được thừa hưởng trực tiếp từ các mẫu Grandioso cùng với bộ khuếch đại tai nghe tích hợp chất lượng cao. vẫn giữ được chức năng nổi tiếng của mình trong khi tinh chỉnh tỉ mỉ từng linh kiện mạch thông qua thiết kế được tối ưu hóa mới. Hãy tận hưởng âm thanh đặc trưng tinh tế của Esoteric một cách trọn vẹn.

Bộ chuyển đổi DAC rời rạc Master Sound G2

Esoteric Master Sound Discrete DAC G2 là bộ chuyển đổi D/A đa cấp ΔΣ (delta-sigma) dựa trên FPGA, được thiết kế hoàn toàn nội bộ, sử dụng các linh kiện rời rạc được lựa chọn kỹ lưỡng. Mục tiêu cuối cùng của kiến ​​trúc độc đáo này là tái tạo một cách dễ dàng độ động và sức mạnh thực sự của âm nhạc, vượt qua những hạn chế của các chip DAC IC thông thường. Thiết kế mạch quy mô lớn của nó bao gồm 16 phần tử trên mỗi kênh, với tất cả các thành phần chính được cấu hình hoàn toàn độc lập.

Trong phiên bản XE, DAC G2 mới sở hữu mạng điện trở được thiết kế lại hoàn toàn—giai đoạn đầu tiên của miền analog, giúp xử lý tín hiệu tinh khiết hơn nữa. Kiến trúc mạnh mẽ, năng động và giàu nhạc tính này mang đến trải nghiệm nghe nhạc thuần khiết, không thỏa hiệp.

.

Trong bộ chuyển đổi DAC, mạng điện trở là một mạch quan trọng có chức năng chuyển đổi tín hiệu số do FPGA tạo ra thành tín hiệu tương tự thông qua các phần tử điện trở chính xác.

Đối với phiên bản G2 mới của DAC, Esoteric đã áp dụng những thành tựu phát triển từ sản phẩm chủ lực Grandioso N1. Cách tiếp cận này đã đơn giản hóa và tối ưu hóa mạch chịu trách nhiệm bật/tắt các phần tử điện trở. Ngoài ra, các tụ điện được đặt gần mạng điện trở giúp cải thiện độ ổn định nguồn điện, cho phép tạo ra tín hiệu analog tinh khiết hơn với độ nhiễu giảm đáng kể.

Các tính năng mới của N-05XE

• Cổng USB Type-C phía trước: Hoạt động như một cổng đầu vào DAC cho điện thoại thông minh và máy nghe nhạc di động (DAP).
• Ngõ vào ES-Link (XLR): Cung cấp kết nối kỹ thuật số với các mẫu đầu đọc SACD của Esoteric.
• Ngõ vào xung nhịp 10 MHz: Cho phép kết nối với xung nhịp chủ G-05 bên ngoài để nâng cao chất lượng âm thanh hơn nữa.
• Bộ thu Bluetooth®: Hỗ trợ nhiều codec độ phân giải cao; LDAC, LHDC, Qualcomm®aptX™ HD audio, Qualcomm®aptX™ audio, AAC, SBC
• Chế độ đầu ra đường dây cố định / Chế độ đầu ra truyền tín hiệu
• Cấu trúc khung gầm có độ cứng cao: Được tối ưu hóa để kiểm soát rung động hiệu quả.
• Mặt trên bán nổi: Tăng cường độ mở âm thanh và khả năng thể hiện không gian.
• Chân đế cách ly chính xác được cấp bằng sáng chế: Mang lại hình ảnh tập trung và âm trường rộng mở.
• Sản xuất tại Tokyo

THÔNG SỐ KỸ THUẬT:

Phần mạng
Các định dạng tệp được hỗ trợ
PCM không mất dữ liệu FLAC, ALAC, WAV, AIFF, MQA
DSD Lossless DSF, DSDIFF (DFF), DoP
Âm thanh nén MP3, AAC
Cổng Ethernet 1 (1000BASE-T)
Cổng SFP 1 (1000BASE-T/-LX (Chế độ đơn), 1000BASE-SX (Chế độ đa))
Cổng ổ đĩa USB 1 (Loại A)
1 (Loại C)
* Khuyến nghị sử dụng USB 2.0 trở lên
Hệ thống tệp được hỗ trợ FAT32, exFAT, NTFS, Phân vùng đơn
Nguồn cung cấp dòng điện tối đa 0,5A mỗi cái
Tần số lấy mẫu được hỗ trợ
PCM 44,1 đến 768kHz, 16 bit / 24 bit / 32 bit
DSD 2.8MHz, 5.6MHz, 11.2MHz, 22.5MHz
Phần Bluetooth
Phiên bản Bluetooth 4.2
Lớp đầu ra Loại 2 (Phạm vi: Khoảng 10m)
* Phạm vi liên lạc chỉ là ước tính và có thể thay đổi tùy thuộc vào môi trường xung quanh và điều kiện sóng.
Hồ sơ được hỗ trợ A2DP, AVRCP
Hỗ trợ codec A2DP Âm thanh LDAC, LHDC, Qualcomm®aptX™ HD, âm thanh Qualcomm®aptX™, AAC, SBC
Bảo vệ nội dung A2DP SCMS-T
Số lượng bộ nhớ ghép nối Tối đa 8
Số lượng kết nối đa điểm Tối đa 2
Đầu vào âm thanh kỹ thuật số
XLR 1
Mức đầu vào 5.0Vp-p
Trở kháng đầu vào 110Ω
Định dạng tín hiệu đầu vào
PCM tuyến tính 32 đến 192kHz, 16 bit / 24 bit (Định dạng AES/EBU)
DSD 2.8MHz (ES-Link1, ES-Link2, Định dạng DoP)
RCA 2
Mức đầu vào 0,5Vp-p
Trở kháng đầu vào 75Ω
Định dạng tín hiệu đầu vào
PCM tuyến tính 32 đến 192kHz, 16 bit / 24 bit (Định dạng IEC60958)
DSD 2.8MHz (Định dạng DoP)
Quang học 2
Mức đầu vào -24,0 đến -14,5 dBm đỉnh
Định dạng tín hiệu đầu vào
PCM tuyến tính 32 đến 192kHz, 16 bit / 24 bit (Định dạng IEC60958)
DSD 2.8MHz (Định dạng DoP)
USB 2 (Loại B, Loại C), Tương thích USB 2.0
Định dạng tín hiệu đầu vào
PCM tuyến tính 44,1 đến 384kHz, 16 bit / 24 bit / 32 bit
DSD 2.8MHz, 5.6MHz, 11.2MHz, 22.5MHz (Định dạng DoP)
Đầu vào âm thanh tương tự
XLR/ES-Link Analog 1 (Từ trái sang phải)
Trở kháng đầu vào 16kΩ (XLR)
Điện áp đầu vào 5Vrms (XLR)
Điện áp đầu vào tối đa 11Vrms (XLR, 1kHz, THD 0.1%)
RCA 1 (Từ trái sang phải)
Trở kháng đầu vào 10kΩ
Điện áp đầu vào 2.5Vrms
Điện áp đầu vào tối đa 5.5Vrms (1kHz, THD 0.1%)
Ngõ ra âm thanh tương tự
XLR/ES-Link Analog 1 (Từ trái sang phải)
Trở kháng đầu ra 40Ω (XLR)
Điện áp đầu ra định mức 5Vrms (XLR, ở mức âm lượng 0.0dB, đầu vào kỹ thuật số PCM, tín hiệu toàn thang)
Điện áp đầu ra tối đa 12Vrms (XLR, 1kHz, THD 1%)
RCA 1 (Từ trái sang phải)
Trở kháng đầu ra 15Ω
Điện áp đầu ra định mức 2.5Vrms (ở mức âm lượng 0.0dB, đầu vào kỹ thuật số PCM, tín hiệu toàn thang)
Điện áp đầu ra tối đa 6Vrms (1kHz, THD 1%)
Ngõ ra tiền khuếch đại analog ES-Link 1 (Từ trái sang phải)
Hiệu năng âm thanh DAC
Đáp ứng tần số 5Hz đến 30kHz (–3dB, DSD 2.8MHz 0dB, DSDF=8SFT, đầu ra XLR)
Tỷ lệ S/N 109dB (Độ nhạy A, DSD 2.8MHz 0dB, DSDF=8SFT, đầu ra XLR)
Sự biến dạng 0,001% (1kHz, DSD 2,8MHz 0dB, DSDF=8SFT, đầu ra XLR)
Ngõ ra tai nghe
Giắc cắm điện thoại âm thanh nổi ¼ inch (6,3mm) 1
XLR 4 chân 1
Công suất đầu ra tối đa 1.200mW + 1.200ｍW (Tải 32Ω)
Trở kháng tương thích 16 đến 600Ω
Đầu vào xung nhịp
BNC 1
Tần số đầu vào 10MHz (±10ppm)
Trở kháng đầu vào 50Ω
Mức đầu vào
Sóng hình chữ nhật Mức TTL hoặc tương đương
Sóng sin 0,5 đến 1,0Vrms
Điều khiển bên ngoài
Kích hoạt trong 1 (Giắc cắm mini đơn âm 3.5mm)
Mức đầu vào 12V, 1mA
Kích hoạt ra 1 (Giắc cắm mini đơn âm 3.5mm)
Mức đầu ra Điện áp tối đa 12V, dòng điện tối đa 100mA.
Tổng quan
Nguồn điện Điện áp xoay chiều 220-240V, 50/60Hz (Châu Âu)
Điện áp xoay chiều 120V, 60Hz (Mỹ/Canada)
Điện áp xoay chiều 220V, 60Hz (Hàn Quốc)
Điện áp xoay chiều 230V, 50Hz (Hồng Kông)
Mức tiêu thụ điện năng 30W (Chế độ chờ: 0.3W)
Kích thước bên ngoài (Rộng × Cao × Sâu) 445 × 131 × 377mm (Bao gồm cả phần nhô ra)
Cân nặng 13,6 kg
Phụ kiện đi kèm Dây nguồn × 1
Điều khiển từ xa (RC-1339) × 1
Pin AA × 2
Sách hướng dẫn sử dụng × 1
Thẻ bảo hành × 1
